? ? 大家经常提出地下水探测仪水泥地如何测量的问题。本次就介绍一个简单易行的塑料瓶接地电极的做法和使用方法。

?

?

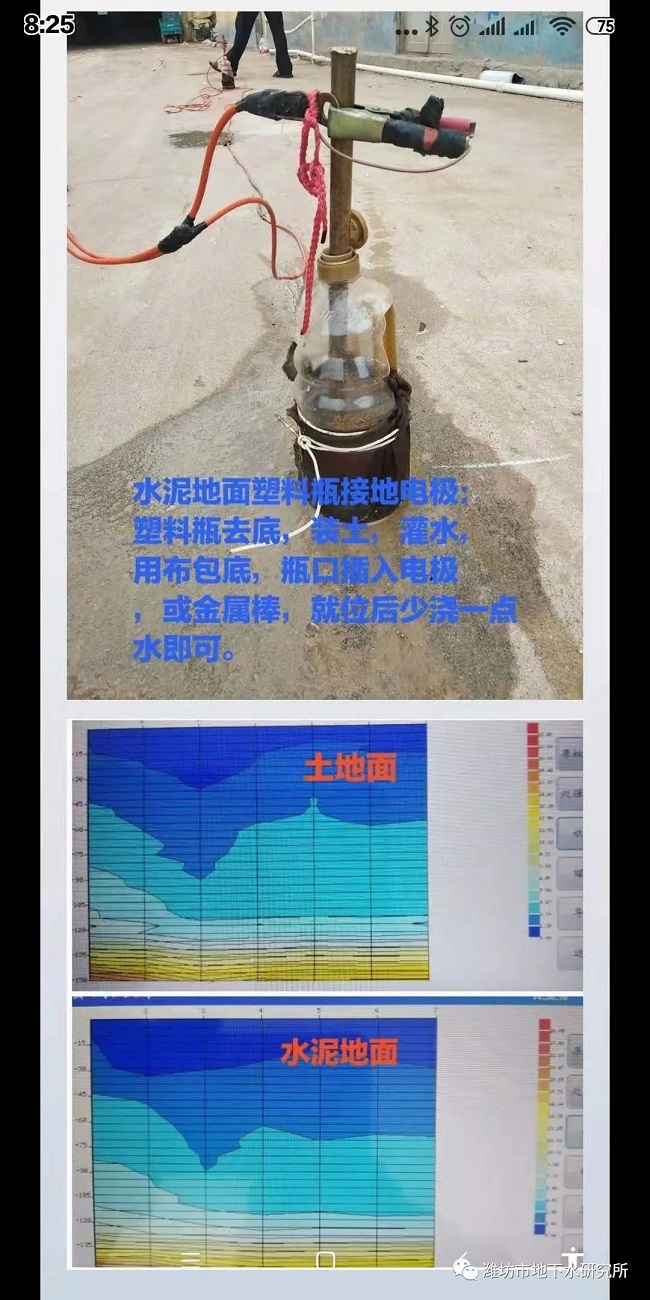

? ? 1，水泥地面如何用天电法地下水探测仪测量，有的钻孔，有的堆土，都很麻烦。我们用废塑料瓶做的接地电极很好用，与用普通电极在土地面测出的图完全相同（见上图）。

?

? ? 2, 水泥板是高阻层，用地下水探测仪电阻率法测量需要向地下供电，水泥板能起到屏蔽作用，电流难以流入地下，必须钻孔才能测量，而天电法不需要向地下供电，电磁波只有良导电介质才能对它吸收屏蔽，越是高阻层越有利于电磁波向地下传播，只要最大限度的减小了金属电极与水泥板的“接触电阻”就行了，可以不打孔。这就好像“接触电阻”是衡量电器开关最重要的质量标准一样，只要开关的“接触电阻”合格就行了，无需考虑回路中其他器件电阻的大小。实际上在地下比水泥板的电阻率和厚度大很多的岩层不计其数，对天电测量毫无影响。

?

? ? 3, 地下水探测仪电极的做法很简单：用带把的废塑料瓶去掉底，装入土，再把瓶底用布扎紧，从瓶口灌入水，插上电极或其他金属棒，连接好测量导线即可。

?

? ? 4, 为了使地下水探测仪电极的接触电阻保持恒定，测量时每挪动一次电极，就位后切记往地面少浇一点水，如果不浇水地面容易变干使接触电阻变大。

?

?

? ? 5, 在其他不易插入电极的坚硬地面、沥青地面、风化岩、裸岩等地面都可用这种电极测量。需要注意的是，如果有的测点是在坚硬的裸岩上，有的测点是在一定厚度的土层上，在读图时要堤防土层造成的低值下传的可能性（不论啥电极都有这种可能）。在这样的接地条件下测量，复测时最好用错位复测替代同位复测，以便尽可能的规避因土层厚度不均匀造成的假象。
