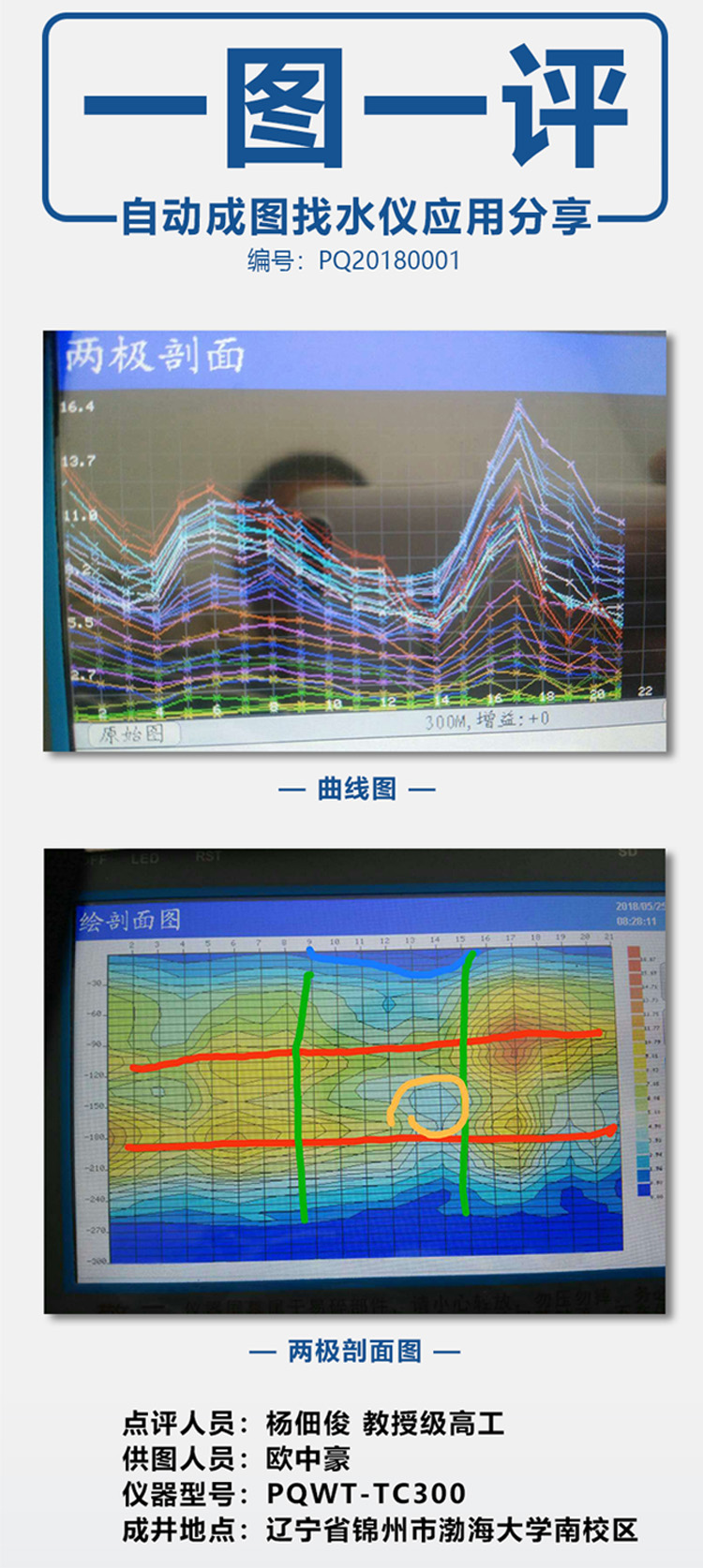

此图定14号点，岩性:花岗岩，点距4米，60米见水，终孔200米，水量5方/时。

?

点评内容:

?

这是一个水平分层与垂直分带混合类型的图，岩性为花岗岩。顶部深蓝的厚度反映了强风化层厚度的变化，由于它的低值下传的影响，它的下面9~15号点范围内的数值都比左右两侧有所降低。如果剔除了下传影响，将各高值点连起来就是画出来的两条红线，它反映的是两层偏硬的岩层，两条红线之间则是少偏软点的岩层。13和14黄圈内的低值圈，虽然也受浅层低值下传的影响数值有所减小，但仍比左右的高值小很多，在两三米的范围内这样的低值不可能是岩性有啥变化，可以判断是裂隙率的变化。黄圈以外的等值圈只是它的扩散晕就不要考虑了。再向下的倒V字形仍会有水。实打200米出水5方/时，该图色条的最大值为16.67，且无飞点把数值拉高，说明岩石总体上太硬，风化不好，所以水量不是很大。

?

欢迎广大用户提供定井素材

?
